GPR & Ferro Scan
Tags: ตรวจสอบตำแหน่งเหล็กเสริม, gpr, ground penetrating radar, ferro scan, สแกนเหล็ก, ตรวจสอบลวดอัดแรง

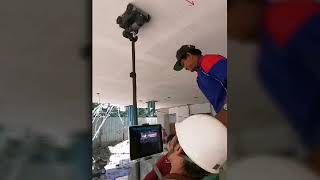

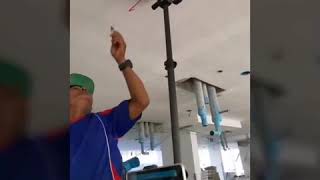

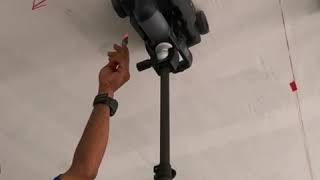

Ground Penetrating Radar (GPR)
Ground Penetration Radar เป็นเครื่องมือที่ใช้ในการตรวจสอบตำแหน่งเหล็กเสริม ลวดอัดแรง หรือวัสดุโลหะ และอโลหะต่างๆ รวมถึงช่องว่าง โพรงในโครงสร้างคอนกรีต และหาระยะหุ้มเหล็กเสริม หรือลวดอัดแรงได้ โดยสามารถตรวจสอบได้ลึกถึง 70 เซนติเมตร ซึ่งเป็นการทดสอบแบบไม่ทำลาย (Non-Destructive Test, NDT) โดยเครื่องมือ GPR จะทำการปล่อยคลื่นความถี่เข้าไปในโครงสร้างอคอนกรีต โดยความถี่ที่ใช้อยู่ในช่วง 0.2 – 4.0 GHz จึงทำให้มีความสามาถในการตรวจสอบคอนกรีตได้ลึก และสามารถแสดงผลได้ทั้ง 2 มิติ และ 3 มิติTechnical Specifications
- Measuring principle : Stepped-frequency continuous-wave GPR
- Frequency range : 0.2 to 4.0 GHz
- Central frequency : 2.4 GHz
- Max.depth range : 70 cm on dry concrete
- Measuring principle : Stepped-frequency continuous-wave GPR
- Frequency range : 0.2 to 4.0 GHz
- Central frequency : 2.4 GHz
- Max.depth range : 70 cm on dry concrete
Ferro Scan/Cover Meter
วิธีตรวจสอบหาตำแหน่งเหล็กเสริมในคอนกรีต (Ferro Scan/Cover Meter)
การตรวจสอบหาตำแหน่งเหล็กเสริม ในคอนกรีตด้วย Ferro Scan เป็นการตรวจสอบ โครงสร้างคอนกรีตเสริมเหล็ก ด้วยวิธีการทดสอบแบบไม่ทำลายวิธีหนึ่ง ก่อนทำการเจาะคอนกรีต จะต้องทำการตรวจสอบหาตำแหน่งของเหล็กเสริมในครงสร้างเพื่อหลีกเลี่ยงเหล็กในการเจาะ โดยใช้เครื่องมือแสกนเหล็ก FERRO SCAN ซึ่งเป็นเครื่องมือที่ใช้สำหรับการตรวจสอบหาตำแหน่งเหล็กเสริมในคอนกรีต โดยเครื่อง FERRO SCAN จะถูกนำไปวางแนบชิดกับผิวคอนกรีต แล้วใช้การเหนี่ยวนำไฟฟ้าก่อให้เกิดสนามแม่เหล็ก สนามแม่เหล็กจะเกิดการเปลี่ยนแปลง ทำให้เราสามารถระบุตำแหน่งของเหล็กเสริมในคอนกรีตได้จุดประสงค์ของเครื่องมือนี้เพื่อ- ตรวจสอบตำแหน่งเหล็กเสริมในโครงสร้าง
- ดูแนวเหล็กเสริมในโครงสร้าง
- ป้องกันการเจาะสกัดโดยเหล็กเสริมในโครงสร้าง
- หาระยะหุ้มคอนกรีตของเหล็กเสริมในโครงสร้าง
การตรวจสอบหาตำแหน่งเหล็กเสริม ในคอนกรีตด้วย Ferro Scan เป็นการตรวจสอบ โครงสร้างคอนกรีตเสริมเหล็ก ด้วยวิธีการทดสอบแบบไม่ทำลายวิธีหนึ่ง ก่อนทำการเจาะคอนกรีต จะต้องทำการตรวจสอบหาตำแหน่งของเหล็กเสริมในครงสร้างเพื่อหลีกเลี่ยงเหล็กในการเจาะ โดยใช้เครื่องมือแสกนเหล็ก FERRO SCAN ซึ่งเป็นเครื่องมือที่ใช้สำหรับการตรวจสอบหาตำแหน่งเหล็กเสริมในคอนกรีต โดยเครื่อง FERRO SCAN จะถูกนำไปวางแนบชิดกับผิวคอนกรีต แล้วใช้การเหนี่ยวนำไฟฟ้าก่อให้เกิดสนามแม่เหล็ก สนามแม่เหล็กจะเกิดการเปลี่ยนแปลง ทำให้เราสามารถระบุตำแหน่งของเหล็กเสริมในคอนกรีตได้จุดประสงค์ของเครื่องมือนี้เพื่อ- ตรวจสอบตำแหน่งเหล็กเสริมในโครงสร้าง
- ดูแนวเหล็กเสริมในโครงสร้าง
- ป้องกันการเจาะสกัดโดยเหล็กเสริมในโครงสร้าง
- หาระยะหุ้มคอนกรีตของเหล็กเสริมในโครงสร้าง
ข้อจำกัด ตรวจสอบตำแหน่งเหล็กเสริมได้ลึกไม่เกิน 15 เซนติเมตร
